LQZ系列球型桥粱支座
LQZ系列球型桥粱支座
所属分类:球型支座
发布日期:2014-3-3
浏览:
咨询电话:13803189502
LQZ系列球型桥粱支座的特点
      LQZ系列球型桥梁支座除具有一般球型支座转角大、转动炅活、转动力矩与转角无关、转动性能各个方 向一致等优点外,还具有以下六大特点:
      1>承载能力大——最大支反力可超过100000KN;
      2)转角大(最大转角0.06弧度
      3)耐腐蚀能力大大增强,可在海洋大气及飞激区等恶劣环境下使用;
      4)平面滑动和转动摩擦阻力小;
      5>防尘防水性能好,可保证摩擦副无腐蚀,无污染;
      6>设计寿命长(按100年设计>。
LQZJ*型支座的主要技术性能
      1支座反力
      1.1支座垂直支反力从1000—100000kN,分37级。也可根据用户要求进行特殊规格的设计、制造。
      1.2支座可承受的水平力
      固定支座和纵向活动支座在非滑动方向的水平支反力不小于垂直支反力的10%。
      2支座设计转角分0.02和0.05弧度两种。也可根据用户要求,设计其它转角或更大转角的支座。
      3支座设计位移
      顺桥向:±50、±100、±150、±200、±250mmo 横桥向:双向活动支座为±40mmo 4支座设计摩擦系数 常温(一25*C - 60^) m 务0.03 低温HOT ~ 250 M ^0.05
LQZ«型支座的代号表示方法
      4.1球型支座的分类

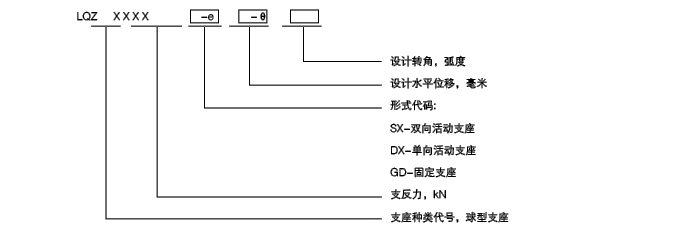

      球型支座按活动型式分为双向活动支座(SX)、单向活动支座(DX)和固定支座(GD)三种类型,如图2~4所示。 4.2球型支座的代码 球型支座可用代码如下表示:
