GQZ(2009)球型支座设计参数
GQZ(2009)球型支座设计参数
所属分类:盆式橡胶支座
发布日期:2014-3-3
浏览:
咨询电话:13803189502

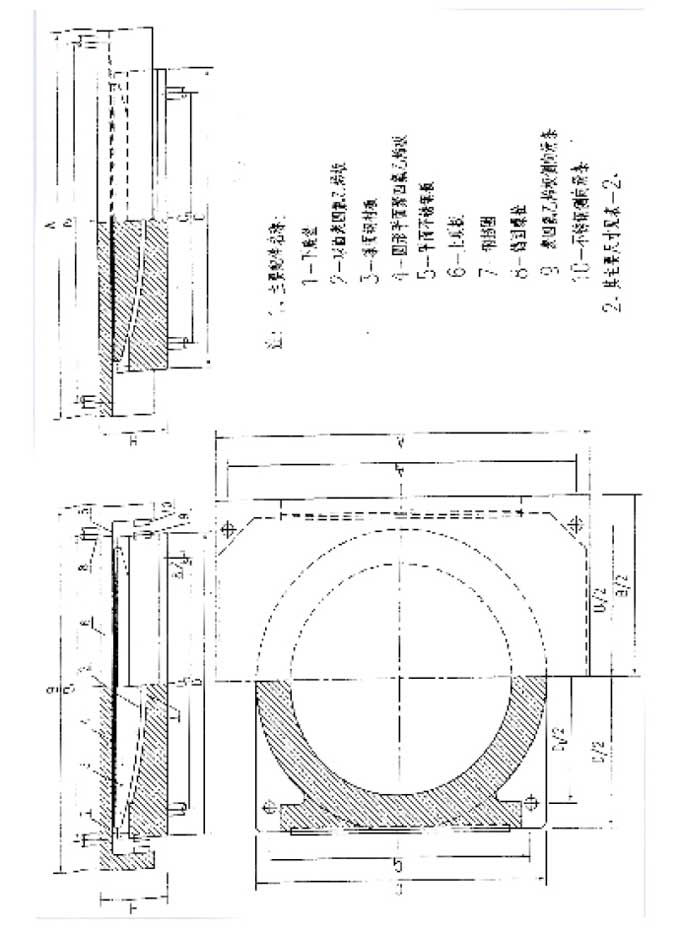

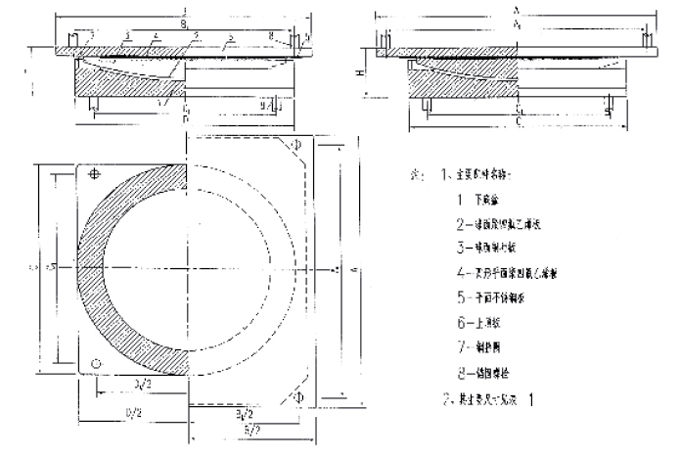

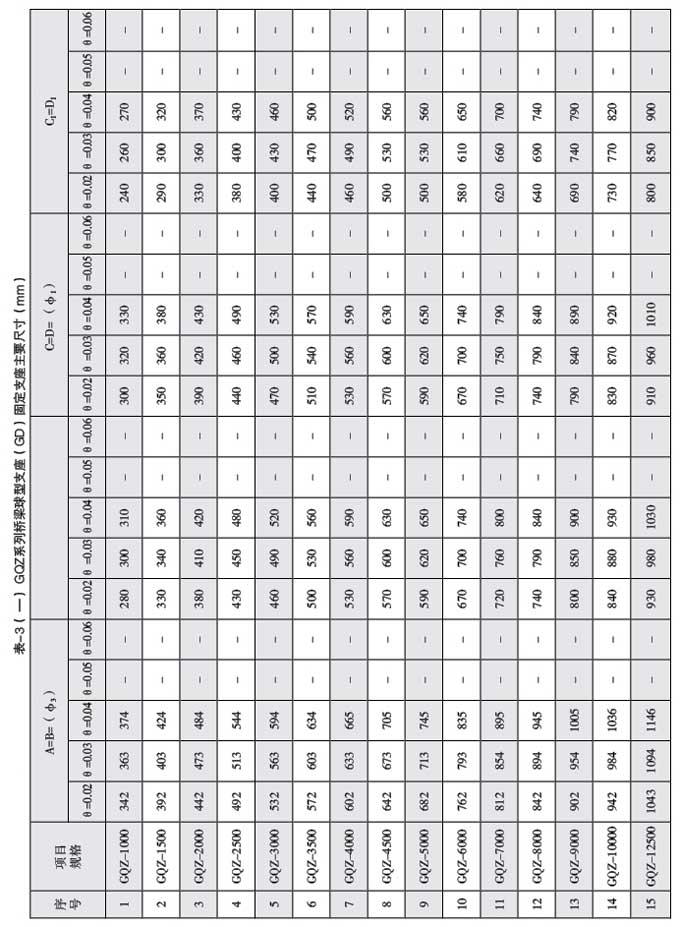

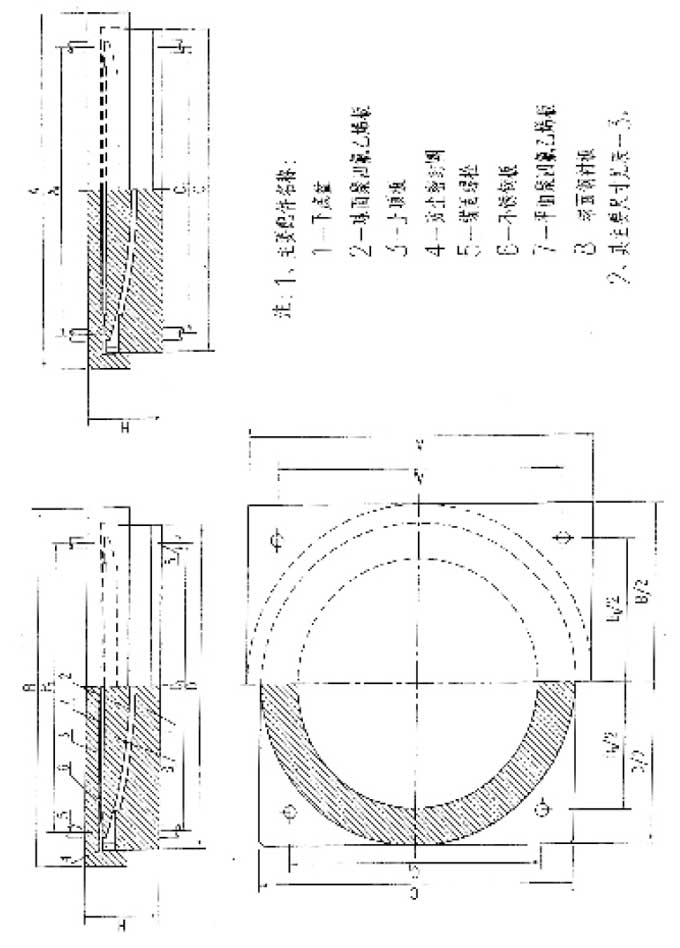

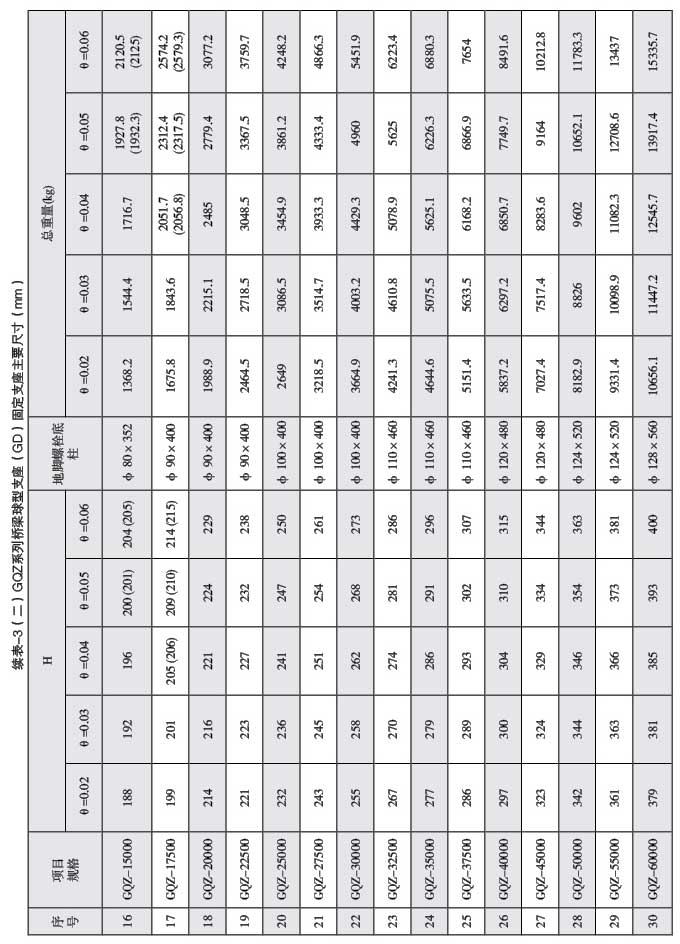

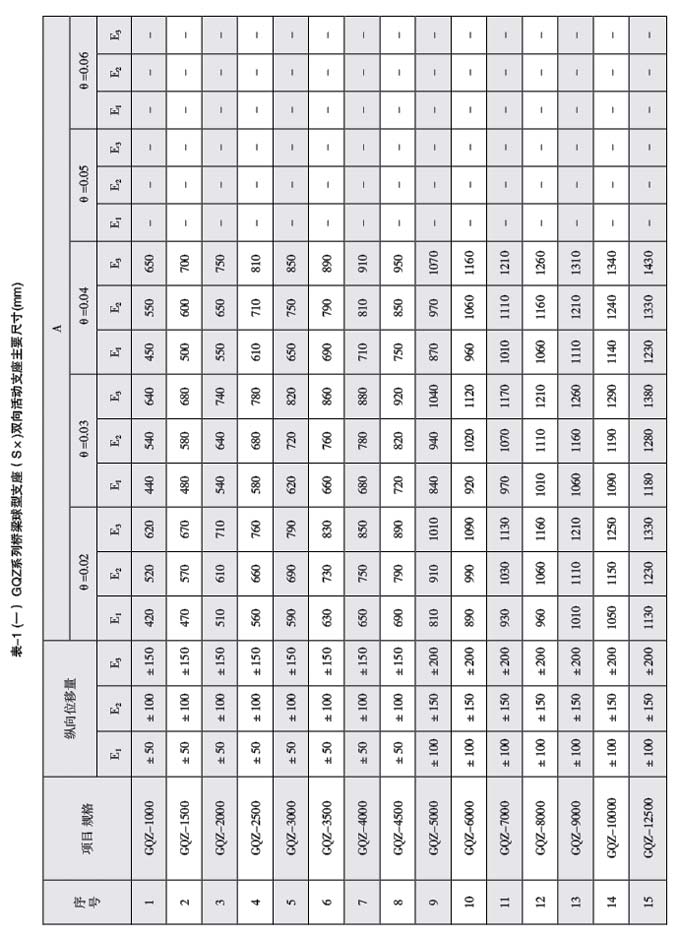

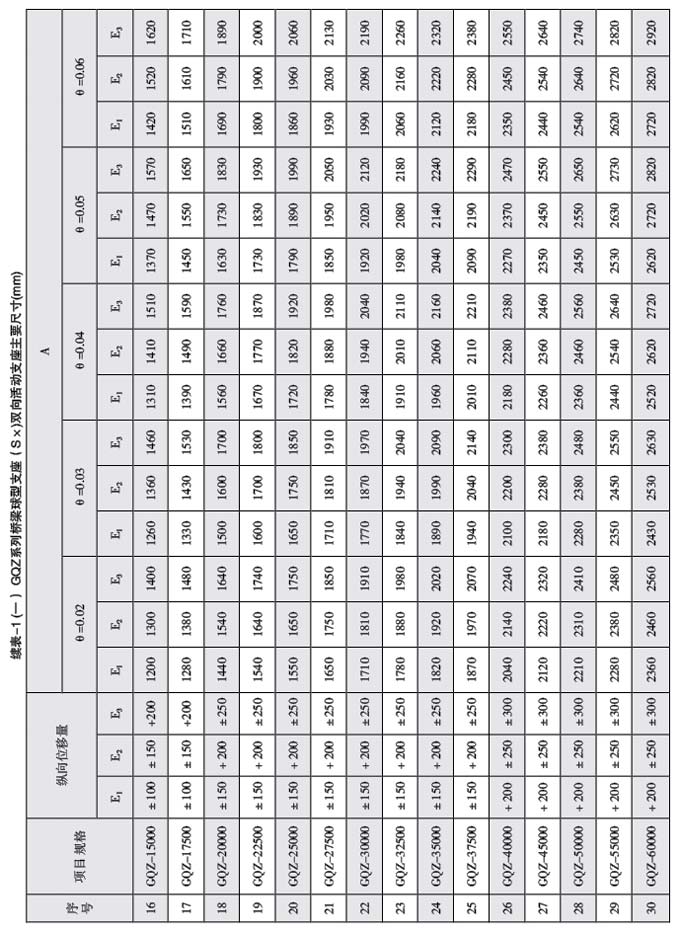

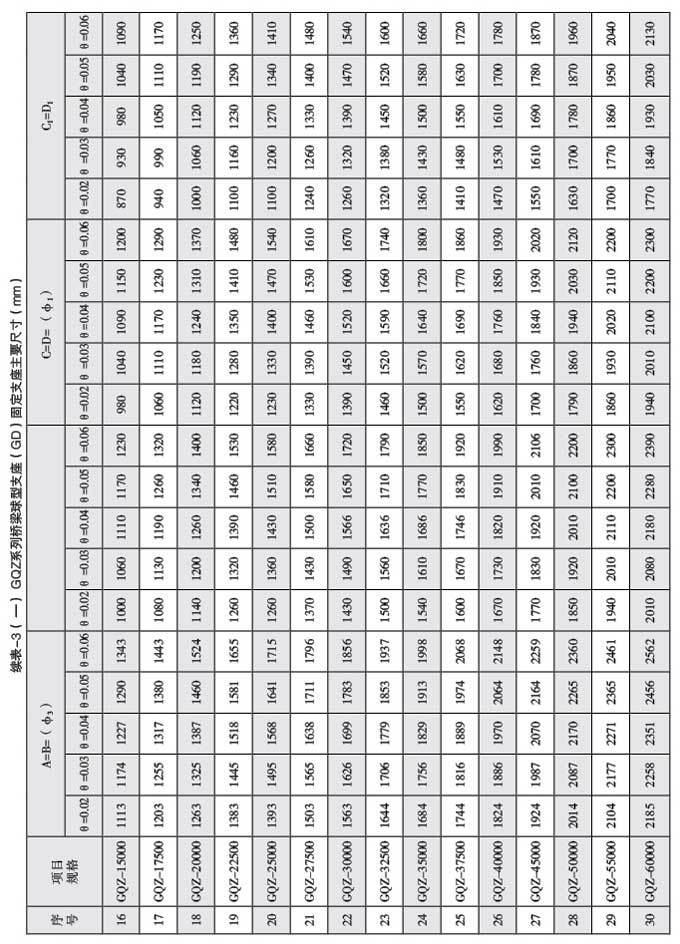

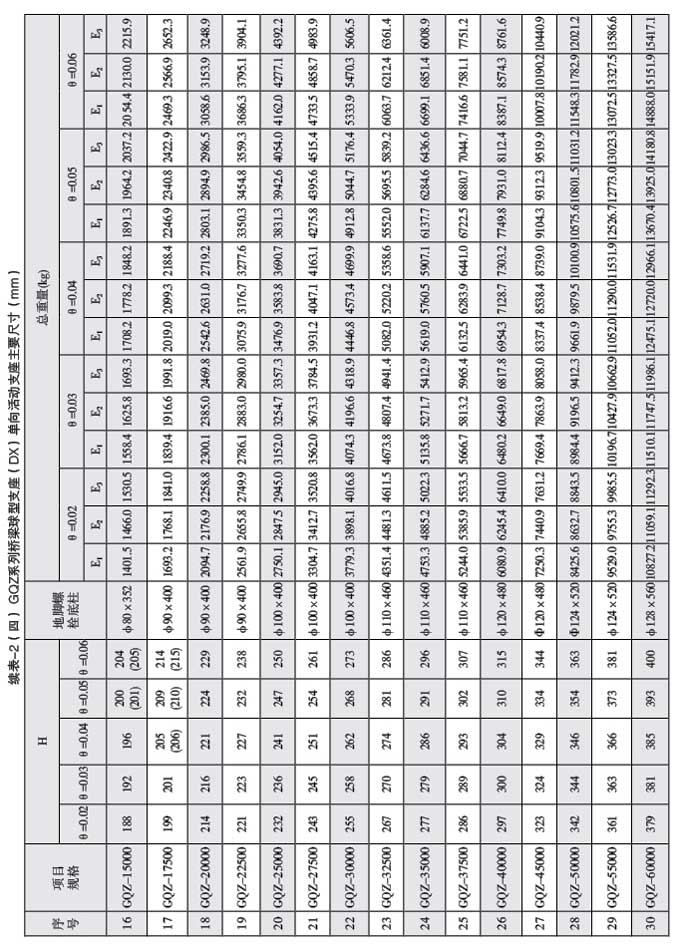

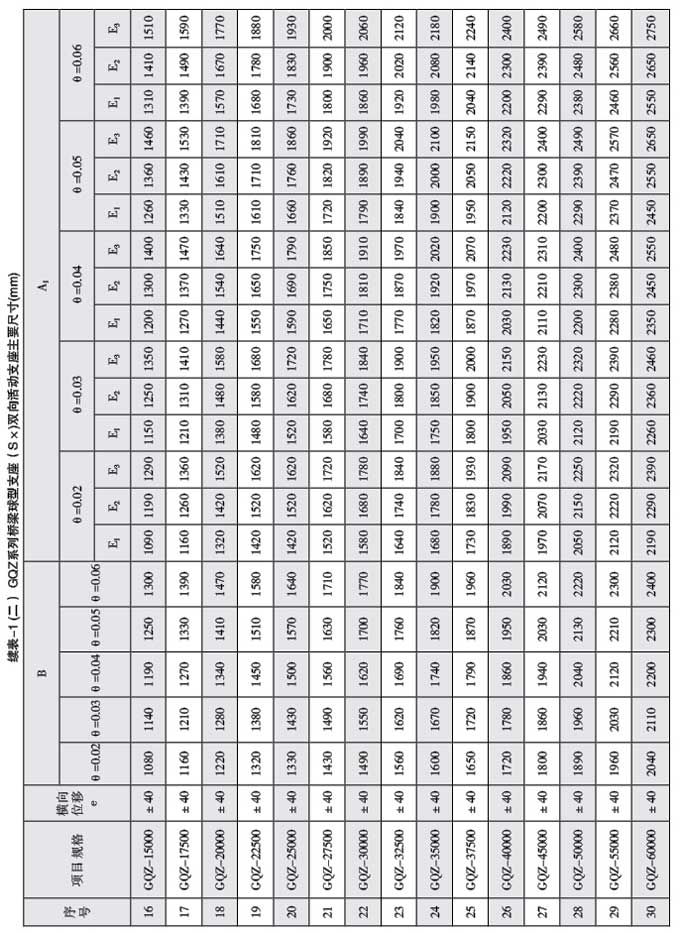

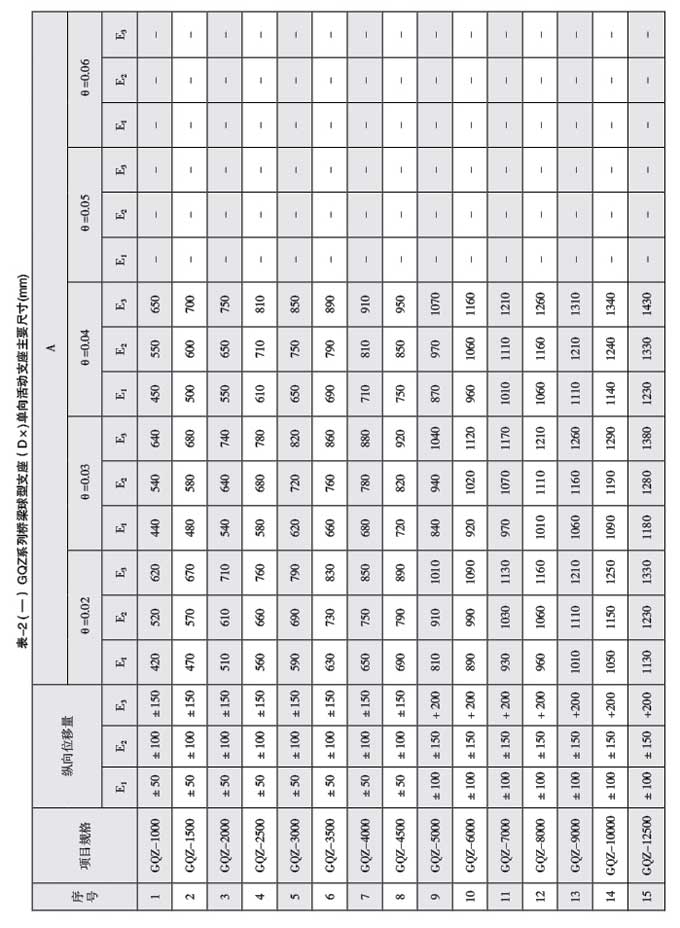

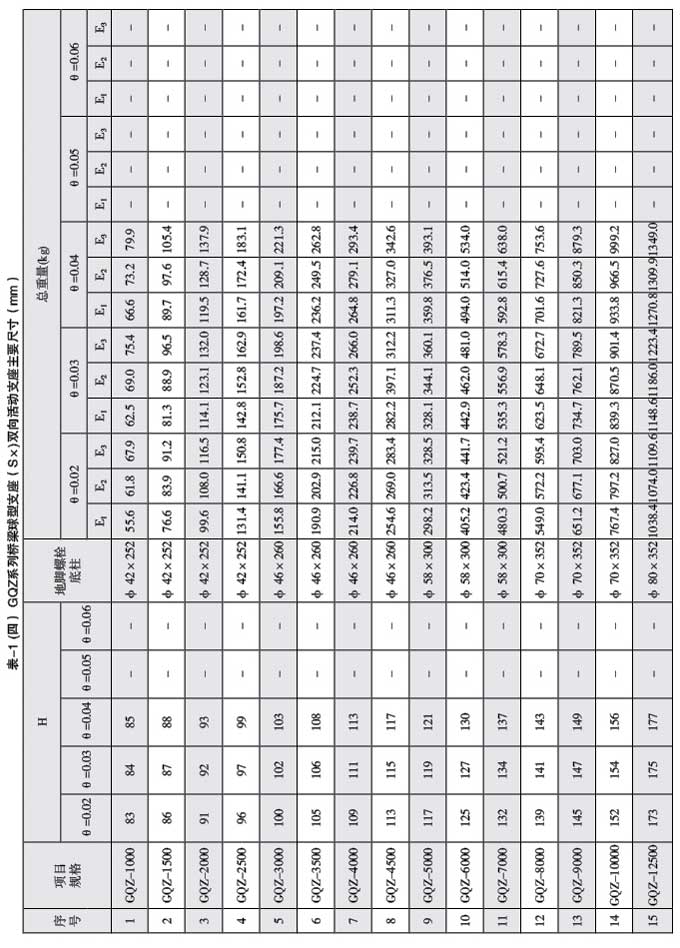

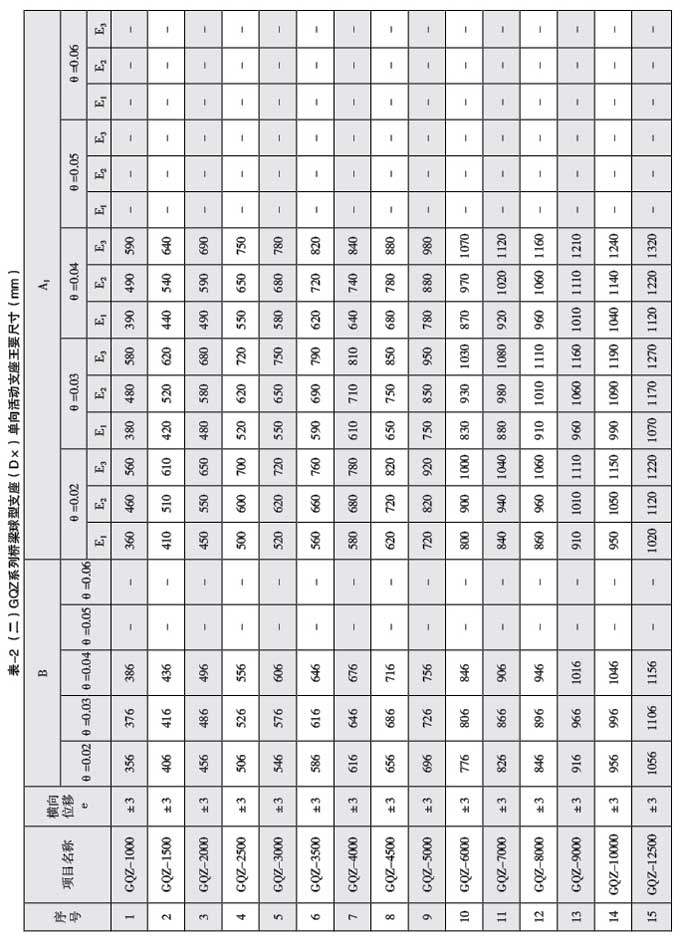

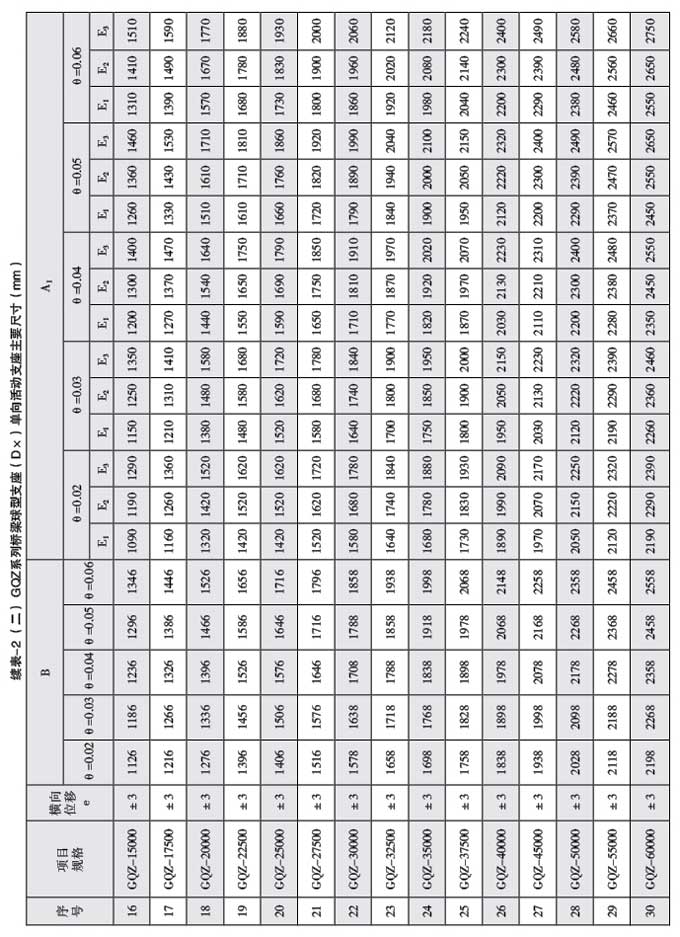

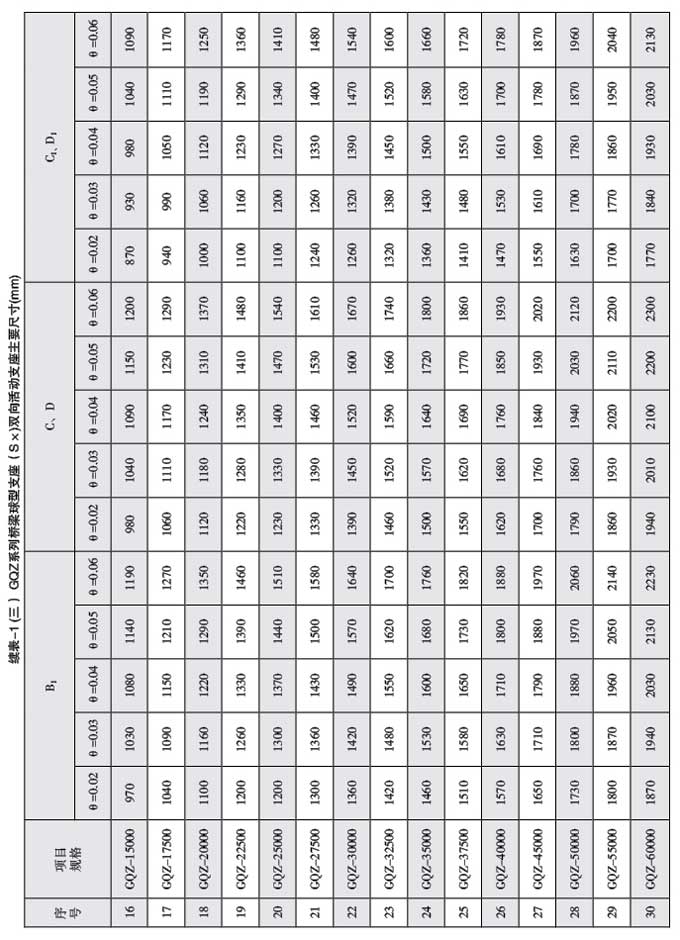

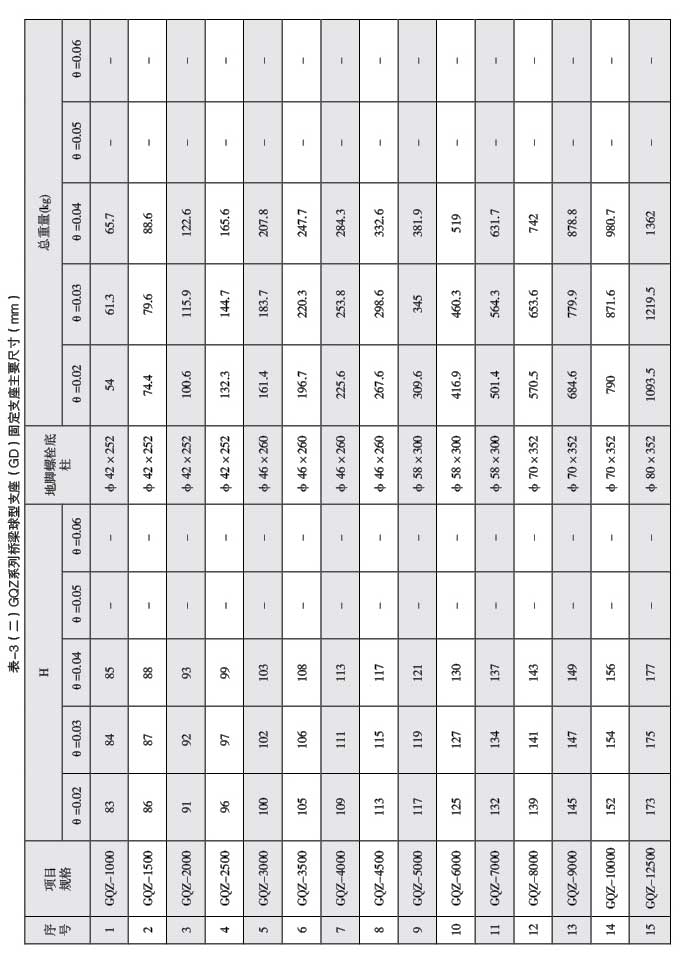

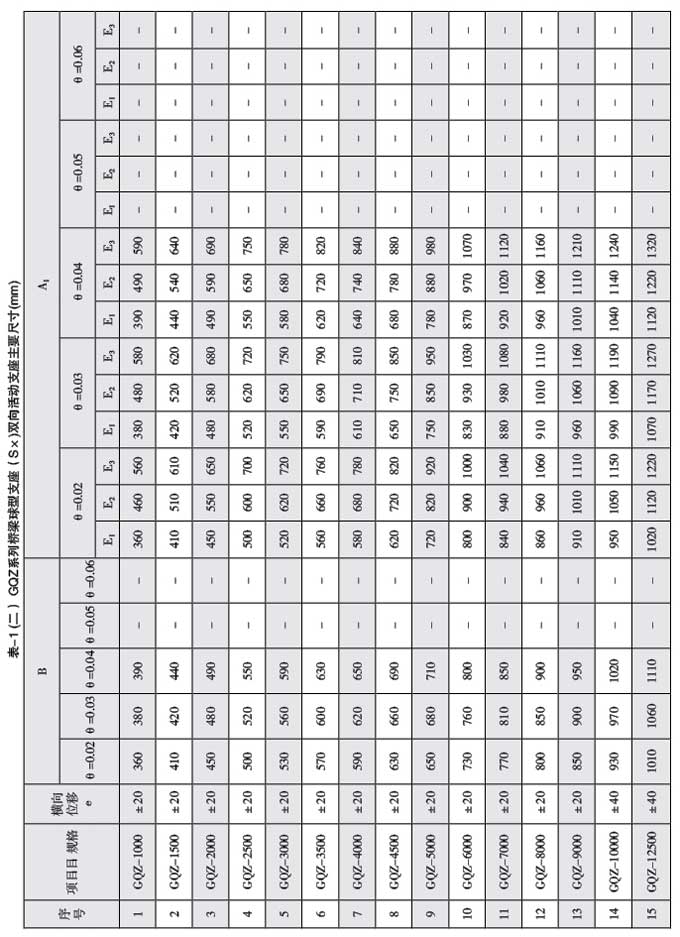

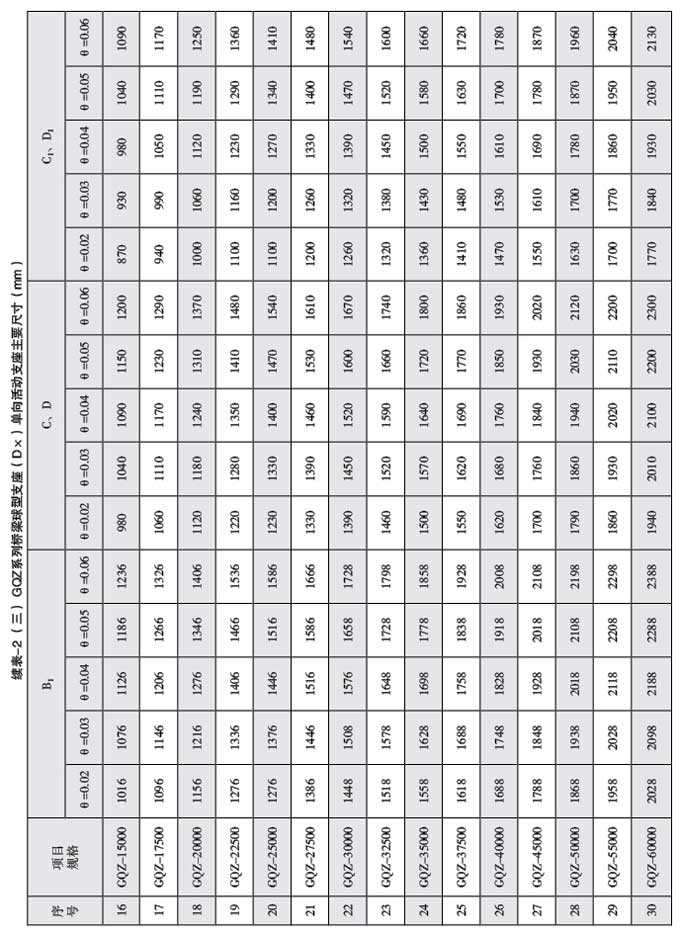

一、本GQZ系列《桥梁球型支座设计参数表》系与国标《桥梁球型支座》GB/ T17955-2009配套产品,本参数表供生产厂家发布GQZ系列产品信息使用,以 方便桥梁设计人员选型。

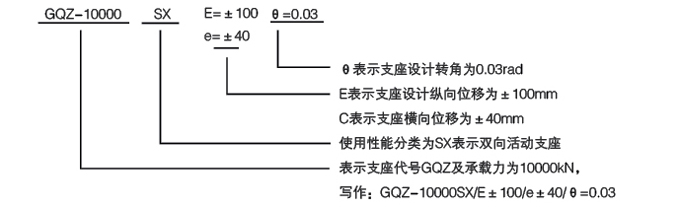

二、GQZ系列支座的代号举例:

    本例表示GQZ系列桥梁球型支座承载力为1000kN,纵向位移± 100mm,横向位移±40mm,转角为0.03rad的 双向活动球形支座。
三、GQZ系列支座的主要技术性能
    1、支座竖向承载力分为30级,1000、1500、2000、2500、3000、3500、4000、4500、5000、6000、 7000、 8000、 9000、 10000、 12500、 15000、 17500、 20000、 22500、 25000、 27500、 30000、 32500、 35000、 37500、 40000、 45000、 50000、 55000、 60000kNo
    2、支座设计转角0分为 0.02、0.03、0.04、0.05、0.06rad 五级。
    3、支座设计位移量:
    纵向位移:1000~4500kN, E1= 士50、E2= 士 100、E3 = ±150mm;
    5000^17500kN, E1 = 士 100、E2= 士 150、E3 = 士200mm;
    20000~37500kN, E1 士 150、E2= 士200、E3= 士250mm;
    40000~60000kN, E1= 士200、E2= 士250、E3= 士300mm。
    横向位移:SX(双向活动支座),1000~9000kN, e=±20mm, 10000~60000kN, e=±40mm DX(单向活动支座)e=±3mm,支座纵向、横向位移量还可根据实际需要进行调整。
    4、支座可承受的水平力:单向活动支座(DX)及固定支座(GD)在非滑移方向的水平力均不小于支座设 计承载力的10%。
四、GQZ系列支座安装:
    1、采用本系列支座时,安装支座的垫石混凝土强度等级不得低于C40级。
    2、安装支座处应设罝支座垫石,垫石尺寸应按局部承压计算,其长度、宽度比支座底板尺寸大100mm以上, 高度不小于100mm,且应布置钢筋。并按支座底板地脚蜾栓间距与底柱规格预留螺栓孔位置。若采用预埋钢 板焊接连接时,支座就位后,用对称断续方式焊接,焊接过程中应防止支座钢体温度过高,防止变形、烧坏 聚四氟乙烯板等。
    3、支座安装标高应符合设计要求。控制垫石顶面标髙时要注意预留支座底板下专用砂浆垫层厚度。支座支承 面四角高差不得大于1mm。
    4、支座安装前方可开箱,并检査支座各部件及配件清单。支座安装前不允许随意拆卸固定件。
    5、支座安装的注意亊项:
    1)支座安装位置划出中心十字,支座顺桥方向的中心线应与主梁顺桥向中心线平行。
    2)活动支座的上顶板与下底盆顺桥方向的中心线应重合。
    3)支座安装过程中,不得松开上顶板与下底盆的连接固定件,以防止发生过大的转角而倾覆。待支座安装完成 后再拆除连接件,以防约束梁体的正常位移与转动。
    4)检査不锈钢板外露面是否清洁,在运输、储存、安装过程中涂装是否碰掉,发现问题应及时清洁及补刷涂 装,然后安装防尘设施。
    5)支座安装还应满足现行桥梁施工规范的相关规定。支座使用期间,应按养护规范的有关规定定期进行检査及 养护。
