GPZ (III)系列公路桥梁抗震盆式橡胶支座
GPZ (III)系列公路桥梁抗震盆式橡胶支座
所属分类:盆式橡胶支座
发布日期:2014-3-3
浏览:
咨询电话:13803189502
1.简介
    为贯彻抗震工作以预防为主的方针,减轻桥梁工程的地霣破坏,保障人民生命财产的安全和减少经济损 失,更好的发挥公路桥梁运输在抗震救灾中的作用,特设计了本系列抗霣盆式橡胶支座
    本系列设计适用于基本裂度为8度地区的桥梁用盆式橡胶支座
    设计依据:
    公路桥涵设计通用规范(JTJ021-89〉;
    公路桥涵钢结构及木结构设计规范(JTJ025-86);
    公路工程抗震设计规范(JTJ004-89);
    中华人民共和国交通行业标准“公路桥梁盆式橡胶支座”(JT391-1999);
    同济大学土木工程学院结构工程与防灾研究所2002年12月关于“GPZ( I)型盆式橡胶支座抗麻性能霣动台 试验研究报告”。
2.分类及标记
    a.GPZ(BI)系列公路桥梁抗震盆式橡胶支座按其使用时的位移能力分为二类,即单向活动支座具有竖向 转角功能和单一方向位移功能,代号DX;
    固定支座只具有竖向转角功能,代号GD。
    b.GPZ( HI)系列公路桥梁抗震盆式橡胶支座的标记一支座型式,GDR表固定支座;DX代表单向活动支座 一支座允许承载力,单位:MN
    一支座代号,表示GPZ(I)系列公路桥梁抗震盆式橡胶支座 例:GPZ(_)2.5DX
    表示承载力2.5MN的GPZ( I)型单向活动抗震盆式橡胶支座
    GPZ(BI)1.25GD
    表示承载力1.25MN的GPZ( I)型固定抗震盆式橡胶支座

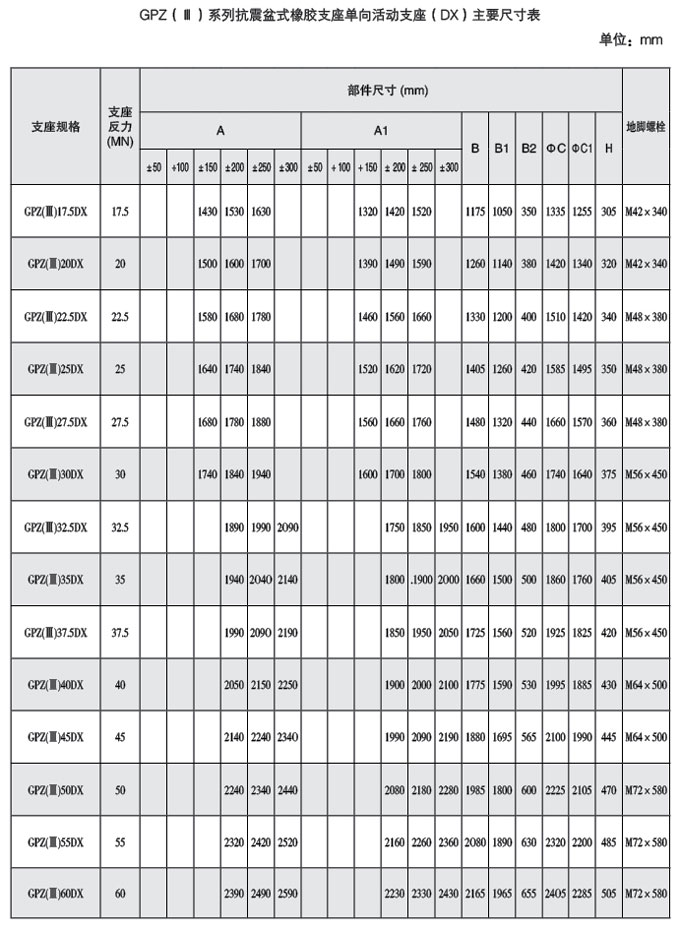

3.技术性能
    a.支座设计承载力:0.8-60MN,共分31个规格;
    b.支座的转角:0.02rad;
    c.单向活动支座设计摩擦系数:抗震支座非地霣时加硅脂润滑后,常温型支座设计摩擦系数最小取值为0.03,耐寒型支座设计摩擦系数最小取值为0.06;
    d.支座水平力:抗震型固定支座各方向及抗震型单向活动支座非滑移方向(与导向块长度方向垂宜)的水 平力,为支座设计承载力的20%。




5.安装
    采用本系列盆式支座时,支座垫石的混凝土标号不低于C40,考虑安装和以后更换支座时的方便,垫石 与支座的总高度不宜低于600mm。垫石顶面四角高度差不得大于2mm。支座与墩台和梁体之间宜采用地脚螵 栓、套简连接,详述如下:
    a.浇注壤台垫石时,在垫石顶面做出地脚蜾栓套筒预留孔。如图4.1所示,预留孔深度及直径见表4.1。
    b.在垫石顶面支座安装部位及支座底板上刻画中心线,以方便支座就位后的校正。
    c.将地脚螺栓穿入顶(底)板并旋入地脚蜾栓套简内,顶(底)板与螵栓套简之间应垫上减震橡胶垫圈。
    d.将支座就位并校正位置,校正完毕后用环氧砂浆将预留孔填满拽实,不能留有空隙。
    e.待环氧砂浆达到设计强度后,再浇注桥面;浇注完毕,拆除吊装钩。
    f.桥面施工过程中应设置保护装置防止杂物及灰尘进入支座内部,桥面浇注完毕后在支座四周安装防尘 罩,防尘罩不应影响支座的转动性能。
